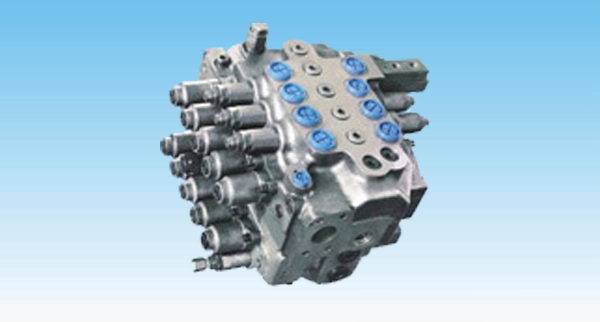

手动开锁式多路换向阀的结构组成

手动开锁式多路换向阀包括有阀体、在阀体内开设有若干路换向阀、对应每个换向阀的阀杆在阀体外侧上铰接有操纵手柄，操纵手柄的端部与阀杆外端铰接连接，带动阀杆动作，在换向阀的阀孔上分布开设有回油腔、工作腔、进油腔、卸荷油腔，在阀体上对应换向阀孔的油腔开设有各路油道，对应换向阀在阀体上开设有由单向阀和顶杆、顶杆复位弹簧构成的液压锁装置，顶杆的腔室与换向阀的工作腔通过油道联通，顶杆外端通过导向孔穿过阀体与操纵手柄配合，由操纵手柄压动。

手动开锁式多路换向阀对液压油的清洁度要求不高，液压锁工作可靠，适用于控制单作用油缸使用。

手动开锁式多路换向阀的阀体液压油无外泄，内泄露量低，能有效防止动臂下沉，避免阀杆出现“卡紧”，操纵力过大现象，使用安全，控制灵活。
