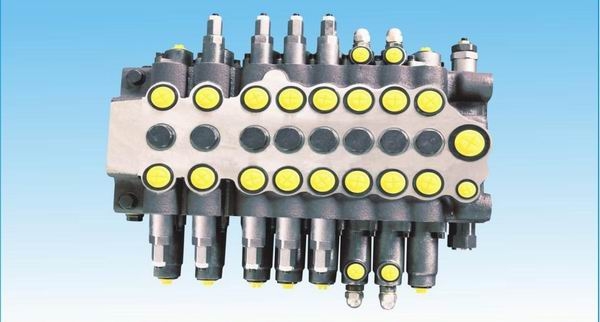

多路换向阀4大结构设计原则

随着机械在不断地发展，人们对于换向阀的接触是越来越多了，不过了解的都是一些表面上的东西，比如说它的设计原则，了解的不是很深刻，所以今天小编就给大伙聊聊多路换向阀大结构设计原则!

1.工作边数和通路数的确定工作边数及通路数主要应从执行元件类型、性能要求及制造成本三方面来考虑。三通(双边)阀只能用于控制差动液压缸;四通(四边)阀可控制液压马达，对称液压缸和不对称液压缸，但用对称四通阀控制不对称液压缸容易产生较大的波压冲击，运动不平稳。四通阀的压力增益比三通阀高一倍，它所控制的系统的负载误差小，系统的响应速度高;性能要求高的系统多用四通阀:负载不大，性能要求不高的机液伺服机构，或靠外负载回程的特殊场合常用三通阀:二通阀仅用干要求能自动跟踪，但无性能要求的场合。四通阀制造成本较高，三通阀次之。一通阀极易制造。

2、阀口形状的确定阀口形状由流量大小和流量增益的线性要求来确定。一般当额定流量大于30L/min，且动态要求高时采用全开口。为有足够刚度，小流量阀的不盲做得讨小，因此采用局部开目。局部开目平全部采用偶数矩形裔，目必须保证节流边分布对称。否则将增加滑展摩擦力从而增加伺服限分辨率。裔用电火花或线切割加工

3零位开型式的确定零位开型式服决干性能要求及用涂，零开制的流最增益为线性压力增益很高，应用最广。正开，关零位时近的流量为非线性，压力增益为线性但增益较低，零位泄漏大，一般较少用，多用于前置级、同步控制系统、高温工作环境和恒流系统。

4 启数的确定的启以保证制芯有良好的专承，便干开均压横，并使轴向尺寸紧凑为原则，四通关一般为3个或4个下启。三通关2个或3个凸启， 特殊用涂的阀，除两端作控制面外，还有辅助控制面，需5或6个凸肩。
