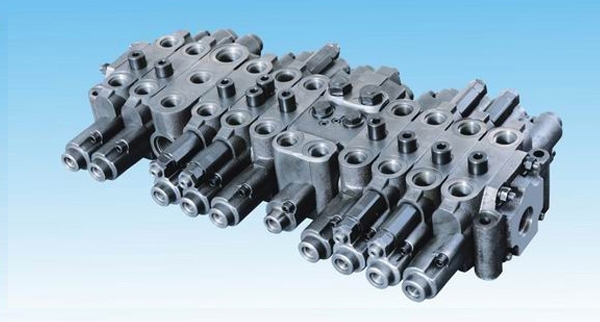

CDB2-F15多路换向阀的工作原理

CDB2-F15多路换向阀总成主要实现对割台、拨禾轮和脱粒滚筒等油缸进行控制，其电磁铁动作顺序见附表。

1、卸荷阀卸荷阀有卸荷和建压两种状态。IDT失电时，系统处于卸荷状态。这时泵输出的液压油经P进入卸荷阀芯的右腔，卸荷阀芯在压力的作用下向左移动，经a腔使P与T相通，系统卸荷。同时P处的液压油也经通道进入双作用阀芯的环形槽，由于双作用阀芯两侧有效面积相等，双作用阀芯不移动。当IDT得电时，电磁铁推动双作用阀芯向右移，使卸荷阀芯的左腔与P相通而切断它与a腔的通道，这时卸荷阀芯的左、右腔压力都等于P处压力。由于卸荷阀芯的左腔面积大于右腔面积，在压力的作用下向右移，关闭了P与T的通道，使系统建立起压力，当系统过载时，安全阀芯将打开以保护系统正常工作。

2、双作用阀双作用阀有上升、下降和中立3种状态。IDT和2DT同时得电时，IDT使系统建压，同时双作用阀芯也在2DT的作用下向右移动。C腔的液压油经单向阀5，油口6进入卸粮油缸的下腔，卸粮油缸上升，同时液控柱塞推开另一侧单向阀。 IDT和3DT同时得电时，IDT使系统建压，3DT使下降一些后才停住，这是因为图4中的锥阀芯复位慢造成的，检查弹簧和锥阀芯中心孔，因为弹簧损坏和中心孔堵塞都能造成这种现象。 $外泄漏。发生外泄漏时，更换外泄漏部位的0型胶圈即可。
