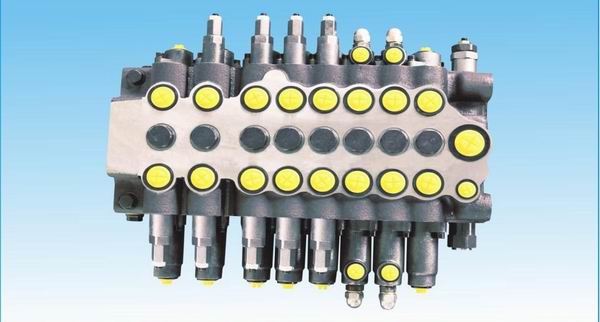

液压多路阀负流量控制系统

    手柄行程越大，对应的二次先导压力也会越大，由二次先导压力控制的主阀芯的开启度也会越大， 与之对应， 主阀芯的开启度越大，主油路分向执行元件的油越多，执行元件的速度就会越快，通过中位流经负压信号发生装置的油越少，负压信号的压力值就会越小；反之如果手柄行程越小，对应的二次先导压力也会越小，由二次先导压力控制的主阀芯的开启度也会越小， 与之对应， 主阀芯的开启度越小，主油路分向执行元件的油越少，执行元件的速度就会越慢， 通过中位流经负压信号发生装置的油就越多，负压信号的压力值就会越大。液压泵根据负压信号的压力值的大小来对其排量进行控制，这就是负流量控制。 

  负流量控制只适应于变量泵，在普通的液压多路阀中增加流量检测装置。传统的液压挖掘机负流量控制一般都可以简化形式，六通液压多路阀可简化为A、B、O三个联动的可变节流口，经过仔细分析，发现负流量控制在本质上是一种恒流量控制，通过在液压多路阀旁路回油通路上设置流量检测元件，控制旁路回油流量为一个较小的恒定值，从而减少旁路节流损失和空流损失。  

  负流量控制系统也具有一定的调速性，此时阀心位于微调区，液压多路阀的A口、O口都处在打开的状态，使泵输出的流量经过P口后分成两部分，一部分通过A口进入液压缸，另一部通过O口和流量检测节流口回油箱，在这一过程中，控制通过O口的流量为定值，只需要调整阀心A口和O口的通流面积比，使增加的泵输出流量都通过A口流入液压缸，从而实现液压缸的速度调节。该系统的调速特性和普通阀相似，但节能效果比普通阀好。
